工業園區數據采集和視頻監控無線傳輸解決方案
作者：安防監控_視頻監控系統_攝像頭安裝_機房建設_弱電工程-上海銘越科技 發布日期：2020-02-20 11:27
隨著信息技術的發展，電力需求也在不斷增加。有必要確保電力系統的正常運行。電力管理中心需要實時監控用電單位的電力負荷做好電力調節確保供電
最近我公司接到一家國內電力負荷系統及終端產品企業的請求企業應在大型園區建立一套電力負荷檢測系統，園區內各建筑的電力負荷和用電量應在園區管理中心實時監控?？蛻敉ㄟ^一些傳統的數據傳輸測試系統測試后，在某些地區無法實現數據采集的無線回傳?？蛻粢部紤]在園區內鋪設內部光纖，但由于園區面積大，園區內部已經完工，施工初期鋪設光纖會造成環境損失。因此，最終考慮通過無線網橋進行組網，實現數據組網傳輸。
根據客戶提供的信息，園區內近30棟建筑的數據需要無線傳輸到管理中心和前端終端建筑。結合無線網橋網絡傳輸數據的特點和數據傳輸的數據要求，得出園區建筑平面情況根據現場實際情況，我們選擇了四個點作為傳輸節點。其中三個是中繼點和連接每個終端建筑和監控中心的數據橋點。三個中繼點匯聚是一個相對較高的建筑物，可以同時與附近的幾個建筑物、另外兩個中繼點和數據中心通信來自附近建筑的數據被傳輸到中繼建筑或直接傳輸到數據中心。

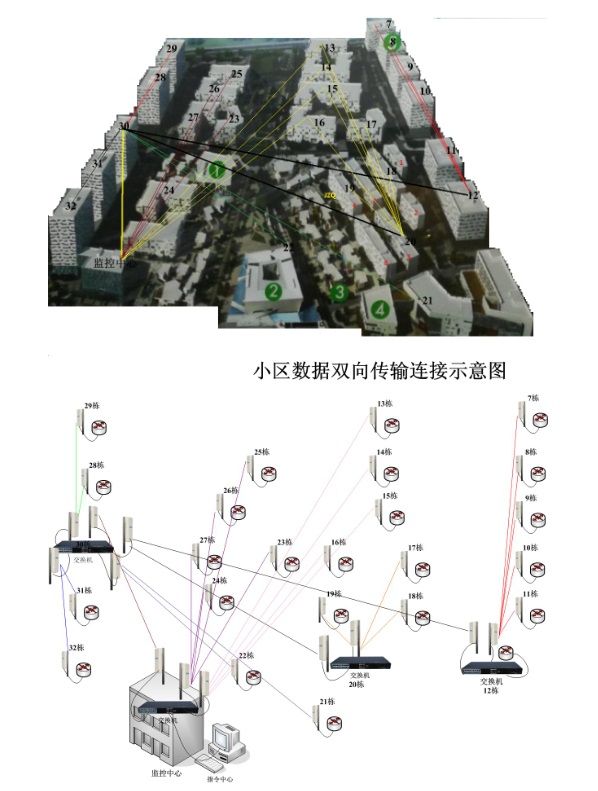

如下圖所示
如上圖所示:
每棟大樓收集的數據通過電線傳輸到屋頂。由于每棟大樓收集的數據量很小，我們選擇了LA-5830F作為無線網絡傳輸設備。LA-5830F室外天線集成無線網橋安裝在三個中繼點附近的每個建筑物中，以點對多點網絡模式收集數據到相應的附近中繼建筑物。中繼點之間以及中繼點和數據中心之間采用點對點橋接模式每個通信組設置不同的通信頻率和網絡標識號在
方案設計之初，客戶建議使用2.4G信道作為通信頻率。但是，考慮到園區內企業眾多，各種WIFI通信雜亂無章，數據傳輸網絡需要在園區內，可能會受到一些常見頻率的干擾，從而影響通信效果。后來，我們建議客戶選擇基于5.8G通道的高頻網橋網絡通信。避免了其他2.4G通信對數據傳輸的干擾在我們技術人員的指導下，客戶在很短的時間內建立了整個通信系統。無線數據傳輸也非常穩定
la-5830f網橋功能和特性簡介
la-5830f是一種室外無線網橋，可在4公里內傳輸無線接入。處理器采用AR9342芯片，穩定性高，速度穩定，支持設備在高低溫環境下穩定運行。雙通道射頻輸出為26dbm(400MW)，LA-5830F內置5.8G和17dbi雙極集成天線，點對點傳輸距離為4km，數據傳輸帶寬約為100Mm點到多點傳輸距離為3公里，比傳統的光纖鋪設成本更低，效率更高。LA-5830F有自己的頻率檢測功能。通過系統自動分析功能，可以現場檢測5G通道設備的信號使用情況和強度，優化頻譜，提高頻譜使用效率。系統內置看門狗功能，防止崩潰。自帶信號指示燈，便于工程師調試。通過工業工程設置，支持中英文操作，可以完成設備間的連接，縮短調試時間和工作難度，提高工作效率。
